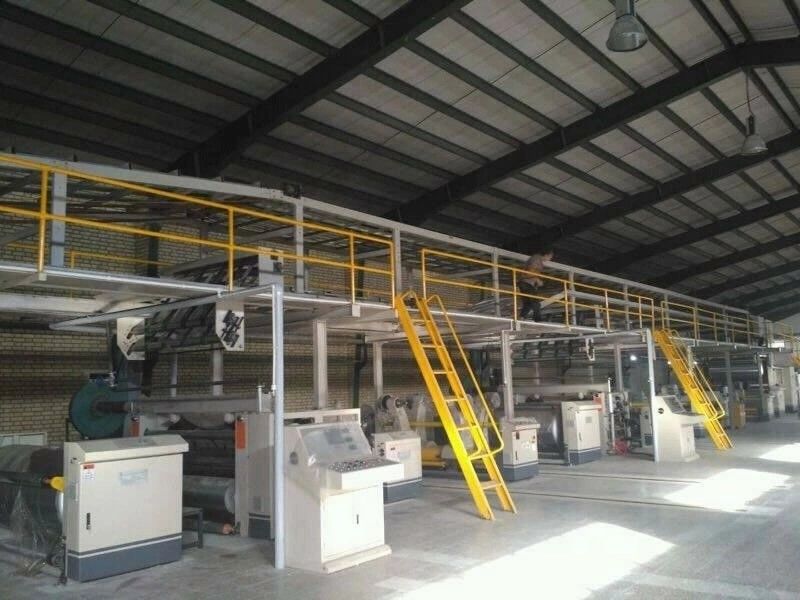

7 Falte runzelte die Herstellung der Maschine
Produktdetails:
Herkunftsort: | Cangzhou, Hebei, China |
Markenname: | Aomei |
Zertifizierung: | ISO9001 |
Modellnummer: | LUM-A/B/C-2000 |
Zahlung und Versand AGB:
Min Bestellmenge: | 1set |
---|---|
Preis: | 800000-2000000USD |
Verpackung Informationen: | gemäß des Bedarfs |
Lieferzeit: | 5-15 Arbeitstage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1 SATZ/7-TÄGIG |
Detailinformationen |
|||
Art: | Pack-Band | Anwendung: | KLEID, Getränk, Chemikalie, Ware, Nahrung, Maschinerie |
---|---|---|---|
Laufwerksart: | Elektrisch, manuell | Spannung: | 380v |
Garantie: | 1-jährig | Funktion: | elektrischer Kartonverpacker |
Breitenstrecken: | ab 1400 Millimeter bis 2200mm | Produktionsdrehzahlbereiche: | von 60 bis 200 Meter/Minute |
Mehrschichtbrett: | 3/5/7 Falte | ||
Markieren: | 7 Falte runzelte die Herstellung der Maschine,7 Falten-gewölbte Maschine |
Produkt-Beschreibung
Automatische doppel-wandige Kastenpapppappkartonhochgeschwindigkeitsfertigungsstraße mit 7 Falten gewölbte
LUM-B hydraulischer shaftless Mühlrollenstand
Technische hauptsächlichparameter:
Nein. | Name | Technische Parameter |
1 | Effektive Arbeitsbreite | 800--2500mm |
2 | Mühlrollenstandaktionsmodus | Volle hydraulische Aktion |
3 | Papierdurchmesser | Maximal: 1500mm Minute: 350mm |
4 | Simplexhöchstlast | Maximal: 3000kg |
5 | Hauptrollendurchmesser | Φ240mm |
6 | Betriebsbereich des Hydrozylinders (Schwingen) | Φ100mm×460mm |
7 | Hydrozylinderdurchmesser (Festklemmen) | Φ63mm×720mm |
8 | Hydraulische Stationsleistungsstärke | 5.5kw |
Struktureigenschaften:
Struktur 1.Symmetric kann zwei ursprüngliche Papierrollen, Papier auch installieren für ohne Unterbrechung für den Job.
Antrieb 2.Hydraulic, durch Papieraufzug abgeschlossen zu werden, klemmen fest, lösen, bewegen die Paare.
Anpassungs-Papierspannung der Spannung 3.Pneumatic. Staukopf mit automatischer Expansion.
4. Muti-Punktart Spannungssteuerdruckluftbremsen, aber auch mit Spleißerlinie Steuerung.
Hauptauslagerungsteile, Rohstoffe und Ursprung:
Spindel 1.Bracket: dickwandiger nahtloser Stahlursprung der hohen Qualität: Chengdu
2. Seiten der Klammernarmplatten und -gebrauches: HT200 warf Ursprung: Hebei
3. Verbindungskanal des Hauptfahrwerkbeins: 280mm Ursprung: Angang
4. Lager: Auswahl Kasachstan, Fliese, Los-Produktion
5. Gerätekategorie: Produktion Zhejiangs CHINT
Kategorien der Komponenten 6.Pneumatic: AirTAC, Zaozhuang-Ursprung: Taiwan, Shandong
Klasse 7.Hydraulic: Flüssiger Nordstandort der Gruppen-(Bezirk): Peking, Shandong Zaozhuang
1)Grundschiene und zwei Papierwagen:
Technische Parameter:
1 trifft zu, um Linienbreite mit Ziegeln zu decken: 2500mm
2 Maße:. 6000mm×550mm×400mm (L × W × H)
Struktureigenschaften:
1.Electric Rohpapierlieferung an Ort und Stelle, leichtes flexibles.
Gesamt 2.Track begrub, der Großrechner für 16 KanalStahlgeschweißt, das stark und dauerhaft.
Installation der Platte 3.Cover nachdem dem Schweißen.
Mit zweistufigem Auto von Seite zwei auf Papierpapier.
Rohstoffe und bezogen:
1.Rail und Traktormaterialien: Geruchstahl, Jinan im Profil
2.Bearing: HRB-Marke wurde durch STADT HAERBIN .LUOYANG produziert
2)Selbstspleißer
Technische Parameter:
1. Bemessungsgeschwindigkeit: 150m/min
2. Durchmesser des maximalen Papiers: 1500mm
3.When verwendete mit automatischem Spannungssteuermühlrollenstand, wird es Hochgeschwindigkeits- und hohe Leistungsfähigkeit.
4.Without das verstärkende Endstück, verringert es Papierverbrauch.
Auto 5.Splicing heraus automatisch, wenn Sie und die Vakuumentfernt werden, absorption, einfaches Papierladen, automatische Spannungssteuerung.
Ausführliche Information:
Wenn unter Verwendung des automatischen Hochgeschwindigkeitsspleißers, ist es wirtschaftlicher und praktisch. Zum Beispiel Produktion von acht Stunden pro Verschiebung, Verschiebung, die 40mal verstärkt, jedes Mal wenn Auffangfach aufheben kann 300 Meter lang. Wenn ja kann ein Jahr, insgesamt, 100, 000 m aufheben lang, ein Spleißerpapier kann 50 Tonnen jedes Jahr speichern.
Unter Verwendung des automatischen Hochgeschwindigkeitsspleißers kann es Produktionsgeschwindigkeit 1, 200 Meter im Durchschnitt erhöhen lang pro Stunde. Total produziert eine Verschiebung Pappe 9, 600 Meter als vorher.
Automatische Papierfütterungs-Hochgeschwindigkeitsmaschine, benutzt es doppeltes Pufferrollenstromnetz und PLC-Kontrollsystem. Unterdessen der Gebrauch von pneumatischem Proportionalventilsystem, entsprechend Produktionsaufträgen, Papierqualität und andere in Verbindung stehende Parameter, hält es immer Papierspannungskonstante.
Hochgeschwindigkeitsspannungskontrollsystem ist einfach flexibel, schnell und. Außerdem kann es auf inländische hohe, mittlere und minderwertige Fertigungsstraße auch zutreffen. Deshalb erzielt es empfangendes Hochgeschwindigkeitspapier automatisch schnell und leistungsfähig.
LUM-C 380 Fingerless Art einzelner Plandreher
1. Technische Parameter:
NEIN. | Name | Technische Parameter |
1 | Arbeitsbreite | 1400--2500mm |
2 | Bemessungsgeschwindigkeit | 200m/min |
3 | Funktionierende Richtung | Als Kunden erforderlich |
4 | Flötenart | Als Kunden erforderlich |
5 | Niedrige Klammer | Casting HT200 |
6 | Stärke Wallboard | Werfende HT200-/stärke 240mm |
7 | Gewölbter Rollendurchmesser | Legierter Stahl Φ380mm/52CrMo |
8 | Presswalzedurchmesser | Stahl Φ385mm /45 |
9 | Vorheizen des Rollendurchmessers | Stahl Φ400mm/45 |
10 | Kleberrollendurchmesser | Stahl Φ240mm/45 |
11 | Hauptinvertermotor | Inverter 30kw/45kw befestigt |
12 | Ventilatormotor | 20kw (es hängt von der Flötenart) ab |
13 | Luftquelle | 0.4-0.9Mpa. |
14 | Dampfdruck | 0.8-1.3Mpa |
- Hauptstruktureigenschaften:
1. Vakuumaufnahme, zum des Papiers mit einer starken Hochdruckturbine zu führen. Mit Windsteuergerätmaschinensaugschalldämpfer; der elektrische Schaltschrank, zum sich auf den gleichen Wirt zu konzentrieren ist nicht kleiner als 1,5 m von der funktionierenden Seite der geschlossenen Seite der Haube.
2. Gimble-Antrieb, mit unabhängigem Fahrerkasten. Beiliegende Gangölkapselungsschmierung, verlängern das Leben des Gangs.
Rolle 3.Glue und Kleberrolle sind zur Gruppenführer-Weisenverschiebung entworfen, ausprüfen und bequem;
Gewellte Rolleneinheit ist mit Wirtsmaschine separat entworfen, einfach für Aufzug draußen und andere Art Flötenrolle zu ändern.
4. Roheisenbasis und Wandstruktur, Wallboardstärke von 240mm.
5.Corrugated nehmen den legierten Stahl der hohen Qualität 52CrMo an, der gelöscht wird und ausgeglichen, verhärtet, polierte Oberfläche, gewelltes diameterØ380m, Oberflächengrad der härte HRC60; Gerunzelt unten gesteuert durch Zylinderverschiebung.
6. Presswalzedurchmesser ist Ø380m, Flachschleifen und Chromüberzug; ZylinderVerschiebungskontrolle auf und ab, machte Kohlenstoffstahl 45, der Modulationsprozeß.
7. Rollendurchmesser vorzuheizen ist Ø400mm, das Flachschleifen und Hartverchromung, ganz angeschlossen durch einen Metallschlauch.
Rolle 8.Corrugated und Presswalze mit geschmierten Lagern der hohen Temperatur und des Drucks Fett.
Steuerung 9.Pneumatic zurück zu Kleberkleber, Kleberrollendurchmesser ist Ø240mm, graviert mit der en-ähnlich strukturierten hinteren Oberfläche der Grube überzog Polier-Chrome-Griff, Übergangsrollenflachschleifen und hartes Chrom überzog.
10. Gebrauch von elektrischen Geräten jede Masse, überzogener Pastenlauf unabhängig, als der Wirt stoppte, die Paste zu verhindern trocken.
ist einseitige Höhe 11.Corrugated 0.10mm, einseitige die Hochdruckrolle ist 0.075mm. Plusgrenzplatzgerät, Kompressionszylinder ist- Zylinder Ø160 Millimeter.
12. Klebermenge mit dem digitalen Kleber der elektrischen Anpassung, einfach zu benützen.
13 in die Maschine, hat es mit nebeligem Sprühergerät für Papiervorwärmer gepasst.
3. In Verbindung stehender, hauptsächlichrohstoff und Ursprung:
Hauptteilname | Marke oder Ursprung | Material |
Wallboard und Basis | Selbsterzeugt | HT200 |
Getriebekasten | Selbsterzeugt | HT200 |
Drehgelenke und Metallschlauch | Tengzhou-guanqiu, in Shandong | |
Gewölbte Rolle | Peking | |
Der Hauptmotor | Deyi, in Jiangsu | 7.5KW |
Lager | HA W LO | |
Fügen Sie das Tragen ein | WANSHAN VON ANHUI | |
Hochdruckgebläse | lokal | |
Zylinder | lokal | |
Elektromagnetisches Ventil | Hydraulisch, produziert durch Tianao | |
Ventil des Wassers | PEKING | |
Kontaktgeber und Relais | DELIXI |
4. Verschleißteile und Ersatzteilliste:
Hauptteilname | Marke oder Ursprung | Quantität |
Luftsaugkupfer | lokal | 2 Sätze |
Presswalze schnitzte Stücke | lokal | 2 Sätze |
Starching-Operationsbrett | lokal | 2 Sätze |
Hochtemperatur schmieren Fett | Schmiermittelfabrik der Chinesischen Mauer | Ein Fass |
Metallschlauch | Tengzhou VON Shandong | jedes 1 Satz |
Das Ventil | SHANDONG | 1 Satz |
LUM-B/C Dreiergruppen-Vorwärmer-Glas
Technische Parameter:
NEIN | Name | Technischer Parameter |
1 | Effektive Arbeitsbreite | 1600--1800mm |
2 | Abstellgleis | Casting HT200 |
3 | Durchmesser des Vorwärmers | Ø600,800.900, 1000mm |
4 | Durchmesser der Verzerrungswinkelwelle | Ø86mm×2 |
5 | Leistungsstärke des kreisähnlichen Stiftrades | 0.75kw |
6 | Dampftemperatur und -druck | 150-200°, 0.8-1.3MPa |
Strukturelle Eigenschaften:
Druckbehälter des Zylinders 1.Preheat entspricht einem nationalen Standard, zusammen mit dem Druckbehälterzertifikat und Prüfungsbescheinigung.
Verpackungs-Winkelwelle des Zylinders 2.Preheat ist elektrische Schneckengetriebe, die Eckenwelle und der Zylinder ist verbundene integrierte Struktur.
3.After je rollen und heizen die Zylinderpräzision vor, die reibt und reibend weg von der Hartverchromung, verringert verbessertes Ende, die Reibung, dauerhaft.
können elektrische Ecken der Anpassung 4.With, Ecken innerhalb des Bereiches ° 60-270 justiert werden, können den erhitzten Papierbereich effektiv justieren.
5.The heizen Zylinderkopf unter Verwendung des Schmetterlingsentwurfs, können die Leistung des Drucks verbessern vor; unter Verwendung der Dampfheizung, zum des einheitlichen Heizungspapiers sicherzustellen.
Motor 6.Corners mit Wurmgangmotor, mit guter selbstsichernder Leistung.
Steuerung 7.Centralized von elektrischen Komponenten, seine Komponenten: verwenden Sie Schneider, die Bundesrepublik Deutschland.
8.Bearings werden von gemacht: Harbin-Tragen
9.Pneumatic Komponenten, Drehgelenke, Metallschlauch: echte Produkte Gebrauch AirTAC Tengzhou Jin Xuan.
LUM-A Fördererbrücke
Technische Parameter:
Nein | Name | Technischer Parameter |
1 | Effektive Arbeitsbreite | 1600--1800mm |
2 | Betätigungsrichtung | Nach Ansicht des Kunden erfordern Sie |
3 | Erhöhen Sie Gang-Motor | 3.7kw |
4 | Brückenaufnahmefan | 2.2kw |
5 | Korrekturanpassungsmotor | 0.37kw |
Strukturelle Eigenschaften:
1. Dieses Teil des Hauptfahrwerkbeins wird hauptsächlich durch Kanal, Strahl, Winkel, Spalte, usw. anschloss zusammen angeschlossen.
2. Beide Seiten der Sicherheitszaun-, hochfesten und Sicherungsleute die Wortpedale, stellen Betreibersicherheit und Benutzerfreundlichkeit sicher.
Papierachse des Zuges 3.Ascension, die Spannungsachse, weg ziehend von der Welle, wie Flachschleifenhartverchromungsprozeß ein.
4. Nehmen Sie Justierkörper der Aufnahmespannerspannung an, der Luftvolumen ist justierbar.
Gerät 5.Correction für das elektrische, einfach zu benützen. Korrekturseitenzaun mit der doppelten Führerspalte, welche die Schraubenzieher-, schnelle und genauepositionierung, ständig gehend in Position bringt.
Oberfläche der Rolle 6.All durch das Reiben weg vom Hartverchromungsprozeß.
In Verbindung stehender, hauptsächlichrohstoff und Ursprung:
Hauptteilname | Marke oder Ursprung | Material |
Hauptrückgratsbrücke
|
Tangshan-Stahlwerk |
No.20 Kanal, Strahl No.20, No.16 Strahl, Kanal No.12, Nr. 50- Winkel, Nr. 40- Winkel. |
Erhöhen Sie den Gurt auf Papier | Die Immobilien | |
Pappförderer | Tianjin | |
Los-Fliesenlager | Kasachstan | |
Lager |
Anhui qianshan Wanshan-Marke |
Quantität |
Rollen Sie jede Rollenverbesserung | Lokale Verarbeitung | 1-teilig/Satz |
Elektrische Komponenten |
Delixi Tianao Hydraulische Anlage |
1-teilig/Satz |
LUM-A klebende Sekundärmaschine
Technische Parameter:
Nein | Name | Technischer Parameter |
1 | Effektive Arbeitsbreite | 1400--2500mm |
2 | Funktionierende Richtung | Nach Ansicht des Kunden erfordern Sie |
3 | Wallboard | Nehmen Sie Casting HT200 an |
4 | Kleberrollendurchmesser | Ø215 Millimeter |
5 | Doktorrollendurchmesser | Ø110 Millimeter |
6 | Durchmesser der unteren Vorwärmerrolle | Ø320 Millimeter |
7 | Durchmesser der oberen Vorwärmerrolle | Ø270 Millimeter |
8 | Dampfverbrauch | 0.1-0.15MPa |
9 | Luftdruck | 0.6-0.9Mpa |
10 | Kreisähnlicher Motor der Hauptfrequenz | Verhältnis 3.0KW: 1:9 |
11 | Elektrisch justieren Sie Kleberabstand | Verhältnis 100W: 1:1800 |
Strukturelle Eigenschaften:
1. Kleberrolle und Doktorrolle mit Stahlmaterial 45, die Oberfläche ist löschend und mildernd, muss das Loch auch verarbeiten; balancieren Sie laufend Rolle und das Flachschleifen, graviert mit konkaver Masche, einheitliche Beschichtung und Verbrauch des Klebers ist weniger.
2. Doktorrolle: die Oberfläche des reibenden Prozesses und Hartverchromungsbehandlung.
3. Der Rest der Papierwellen- und Führerpapierrolle: die Oberflächenhartverchromung.
4. Aufzug der Papierpresserolle verwendet die pneumatische Steuerung, einfach zu benützen.
5. Der Abstand zwischen der Kleberrolle und Doktorrolle wird durch Handbuch gesteuert.
6. Automatische Zirkulation für die Kleberversorgung, den Kleberniederschlag verhindern.
7. Zylinder mit der Q235B-Behälter-Stahlplatte vorheizend, produziert durch den Berufshersteller von Druckbehälter, kann die vorheizende Rolle die Klebergelierung beschleunigen.
8. Lager: nehmen Sie HRB-Lager an.
9. Elektronische Bauelemente, Zusätze: Auswahl von Schneider- und Delix-Marke.
10. Pneumatische Komponenten, Drehgelenke, Metallschlauch; nehmen Sie Airtac, echte Produkte der Tengzhou-Golddrehbeschleunigung an.
LUM-A doppelter Plandreher-Maschine
Technische Parameter:
NEIN. | Name | Technische Parameter |
1 | Arbeitsbreite | 1800mm |
2 | Betätigungsrichtung | Entsprechend der Kundenanforderung |
3 | Antriebsrollendurchmesser | Φ500mm |
4 | Dampfverbrauch | 1.2-1.8MPa |
5 | Druckluft | 0.6-1.0Mpa |
6 | Dampftemperatur, Druck | 160-200°, 0.9-1.3MPa |
7 | Hauptantriebsleistungsstärke | 30kw |
8 | Elektrischer Aufzuggurtmotor | Gangwurmmotor 2.2kw (für Wahl) |
9 | Hebebühnegurtmotor | Hydraulische station4.0kw (für Wahl) |
Struktureigenschaften:
Gestell 1.Whole nehmen hochfeste 30 # an, oder 40 # Stahl-, starke Struktur des Kanals und Arbeit ständig, mittlere Geschwindigkeitsarbeit ist besser.
2.Hot die Platte 600mmx18pcs, produziert durch Berufshersteller, Heizplatte machte durch hochfeste Behälterplatte, Abkommen mit nationalen Sicherheitsnormen für Druckbehälter. 600mm breite Stahlheizplatte, innerhalb der S-förmigen Führerluftstromstruktur, verbessern die Nutzung des Dampfs. Heizplatten sind geschweißte Versteifungen und nie verformt. Druckbehälter mit einem Zertifikat und Prüfungsbescheinigung.
Struktur der Zone 3.Heating unter Verwendung der intensiven Presswalze- oder Heizplattestruktur, des Pappstockes fest und der Plattenbrettqualität.
Einlass des Rohres 4.Steam, Absaugöffnung durch die S-förmige Anordnung, Heizplattetemperaturgleichgewicht und sogar.
Temperaturüberwachung der Platte 5.Hot separat, Anpassung ist entsprechend Leitungsgeschwindigkeit. (Oder Gebrauchstemperatur * Digitalanzeige für Wahl.)
6. Heizungsabschnitt mit Gesamtzunahme des elektrischen oder hydraulischen Rollengewichts, glatten Bewegungen, sicher und zuverlässig.
7. Wenn Sie elektrisches Hebemaschinenbig band wählen, mit einem horizontalen kreisähnlichen Motor 2.2kw;
Wenn Sie große hydraulische Rettungsgurte wählen, ist hydraulische Station 4.0kw.
8.Upper Förderband mit automatischem, manuellem Korrekturgerät jedes 1set, Spannung pneumatisch, manuelle Anpassung jedes 1set; Senken Sie Förderband mit Spannung und korrektiver Gerätanpassung.
Fahrwerk des Durchmessers 9.Large mit einem strukturierten hoch- Abnutzungsgummi, niedrigere Förderbandverschiebung und Gurtabweichung verhindern; Verbessern Sie die Stabilität der Operation des Gerätes, um zu garantieren dass der Ausgangspegel der Pappe.
10.Separate Getriebe-Antrieb, lärmarm, unter Verwendung des Ölkapselungssiegelgangs; (Elektromagnetischer Geschwindigkeitsbewegungs- oder -invertermotorantrieb ist-. optional)
In Verbindung stehender, hauptsächlichrohstoff und Ursprung:
Hauptteilname | Marke oder Ursprung | Material |
Wallboard | Gemacht durch Selbst | HT200 |
Heizplatte | Containerpflanze in Dezhou | |
Hauptfahrwerkbein der Heizplatte | Stahlwerk in Tangshan |
30 / 40 # c-Kanal
|
Hauptfahrwerkbein des Luftkühlers | Stahlwerk in Tangshan | 25 / 32 # Kanal |
Angebrachtes Lager | Wanshan | |
Pneumatische Teile | Tianao | |
Antriebsmotor | Bewegungsfabrik Jiangsus DeyI | Q235B-Behälterbrett |
Lager | Harbin-Tragen | |
Hydraulische Komponenten | Hydraulische Fabrik Tian'ao | |
Pneumatische Komponenten | Dilex-Marke | |
Förderband | Shenyang | |
Lieferungswasserabscheider | Peking | |
Drehgelenke, Metallschlauch |
Lu-guanqiu; Shandong | |
Hydrauliköl | Hydraulische Nordgruppe (Bezirk) | Peking, (Zaozhuang) |
